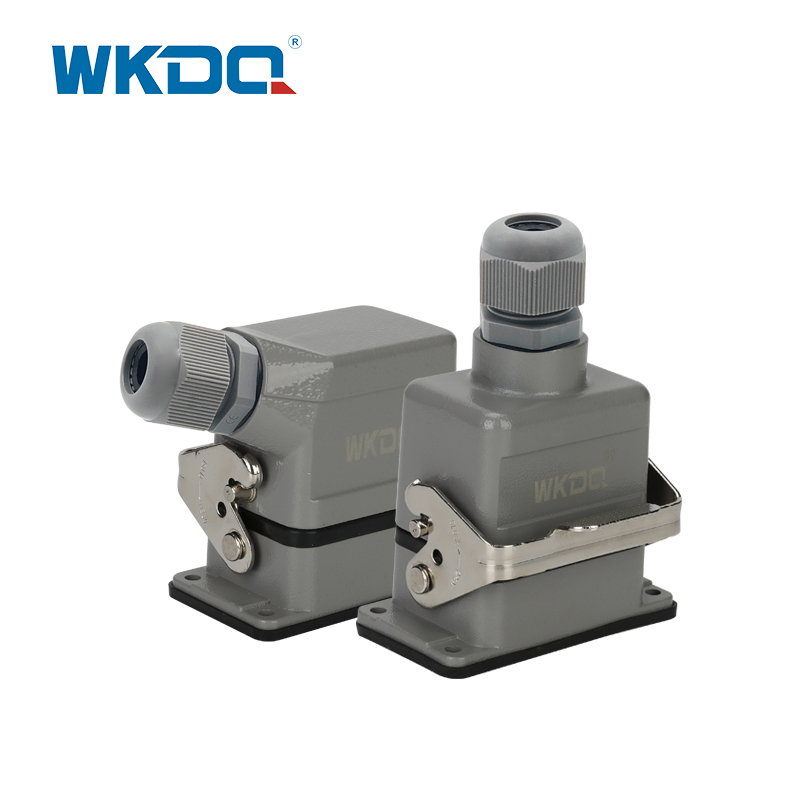

I connettori per cavi per impieghi gravosi WKDQ WHE06C placcati in argento si riferiscono in genere a connettori progettati per applicazioni impegnative che richiedono elevata conduttività, durata e resistenza alla corrosione.
I connettori per cavi per impieghi gravosi WKDQA WHE06C placcati in argento sono progettati per fornire collegamenti elettrici robusti e affidabili in applicazioni impegnative. La placcatura in argento ha diversi scopi:
Conduttività migliorata: l'argento è un eccellente conduttore di elettricità. Grazie alla placcatura in argento dei connettori, la conduttività elettrica viene migliorata, garantendo un'efficiente trasmissione di segnali elettrici o potenza.
Resistenza alla corrosione: l'argento è noto per la sua resistenza all'ossidazione e alla corrosione. La placcatura in argento funge da strato protettivo, impedendo ai connettori di corrodersi nel tempo, soprattutto in ambienti difficili o se esposti a umidità o sostanze chimiche.
Bassa resistenza di contatto: la placcatura in argento aiuta a ridurre la resistenza di contatto tra i connettori. Una minore resistenza di contatto significa meno energia sprecata sotto forma di calore, garantendo migliori prestazioni elettriche e riducendo al minimo la caduta di tensione.
Resistenza alle alte temperature: l'argento ha una buona conduttività termica e un alto punto di fusione. Se utilizzato in applicazioni gravose in cui possono essere presenti temperature più elevate, la placcatura in argento aiuta i connettori a mantenere la loro integrità e le prestazioni elettriche.
Queste caratteristiche rendono i connettori per cavi per impieghi gravosi con placcatura in argento adatti a vari settori, come la generazione e la distribuzione di energia, i macchinari industriali, l'aerospaziale, l'automotive e le telecomunicazioni, dove collegamenti elettrici affidabili ed efficienti sono fondamentali. Tuttavia, è essenziale considerare le specifiche del prodotto e le linee guida fornite dal produttore per garantire la compatibilità e prestazioni ottimali nella specifica applicazione.

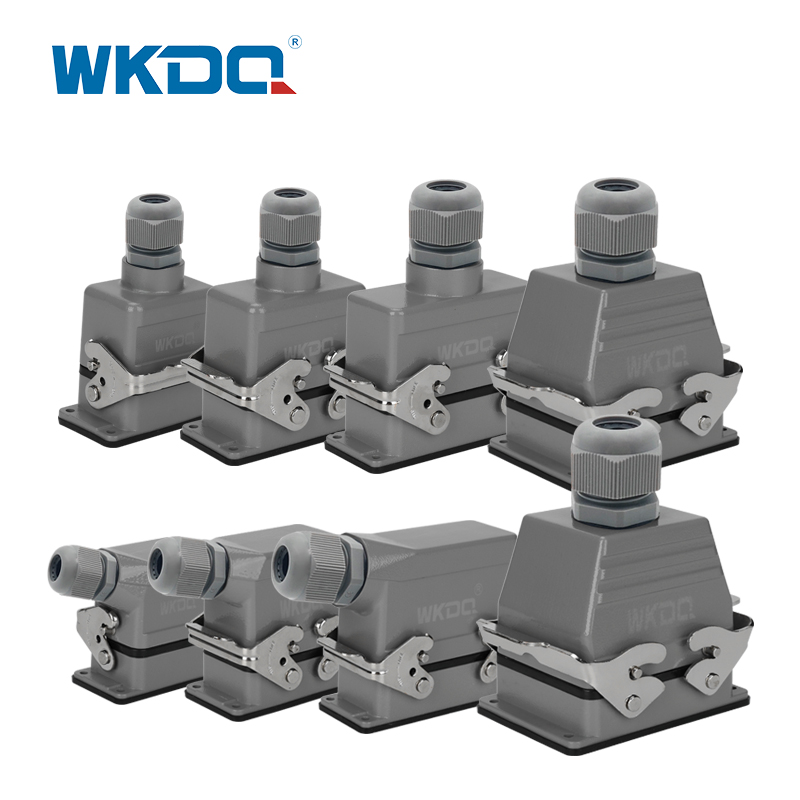

NO. | PARTE N. | Lato ingresso | Numero di contatto |
A (mm) |
B (mm) |
C (mm) | D (mm) | E (mm) | F (mm) | SOL (mm) |
Connettore per impieghi gravosi Tensione/Corrente: 500V/16A Superficie: argentata Resistenza di contatto: ≥1m ΩSezione: 1.0-2.5mm² (AWG 18-14) Coppia di serraggio: 0,5 Nm Lunghezza di spelatura: 7 mm |
||||||||||
1 | WHE06C | Ingresso laterale | 6 | 80.0 | 43.0 | 52.2 | 35.0 | 32.0 | 70.0 | 4.3 |
2 | WHE06D | Ingresso dall'alto | 6 | 80.0 | 43.0 | 52.2 | 35.0 | 32.0 | 70.0 | 4.3 |
3 | WHE10C | Ingresso laterale | 10 | 93.0 | 43.0 | 65.2 | 35.0 | 32.0 | 83.0 | 4.3 |
4 | WHE10D | Ingresso dall'alto | 10 | 93.0 | 43.0 | 65.2 | 35.0 | 32.0 | 83.0 | 4.3 |
5 | WH16C | Ingresso laterale | 16 | 113.0 | 43.0 | 85.5 | 35.0 | 32.0 | 103.0 | 4.3 |
6 | WHE16D | Ingresso dall'alto | 16 | 113.0 | 43.0 | 85.5 | 35.0 | 32.0 | 103.0 | 4.3 |
7 | WH24C | Ingresso laterale | 24 | 140.0 | 43.0 | 112.2 | 35.0 | 32.0 | 130.0 | 4.3 |
8 | WHE24D | Ingresso dall'alto | 24 | 140.0 | 43.0 | 112.2 | 35.0 | 32.0 | 130.0 | 4.3 |
9 | WHE32C | Ingresso laterale | 32 | 113.0 | 80.5 | 86.0 | 73.0 | 60.0 | 103.0 | 4.5 |
10 | WHE32D | Ingresso dall'alto | 32 | 113.0 | 80.5 | 86.0 | 73.0 | 60.0 | 103.0 | 4.5 |
11 | WH48C | Ingresso laterale | 48 | 140.0 | 80.5 | 113.0 | 73.0 | 60.0 | 130.0 | 4.5 |
12 | WH48D | Ingresso dall'alto | 48 | 140.0 | 80.5 | 113.0 | 73.0 | 60.0 | 130.0 | 4.5 |
