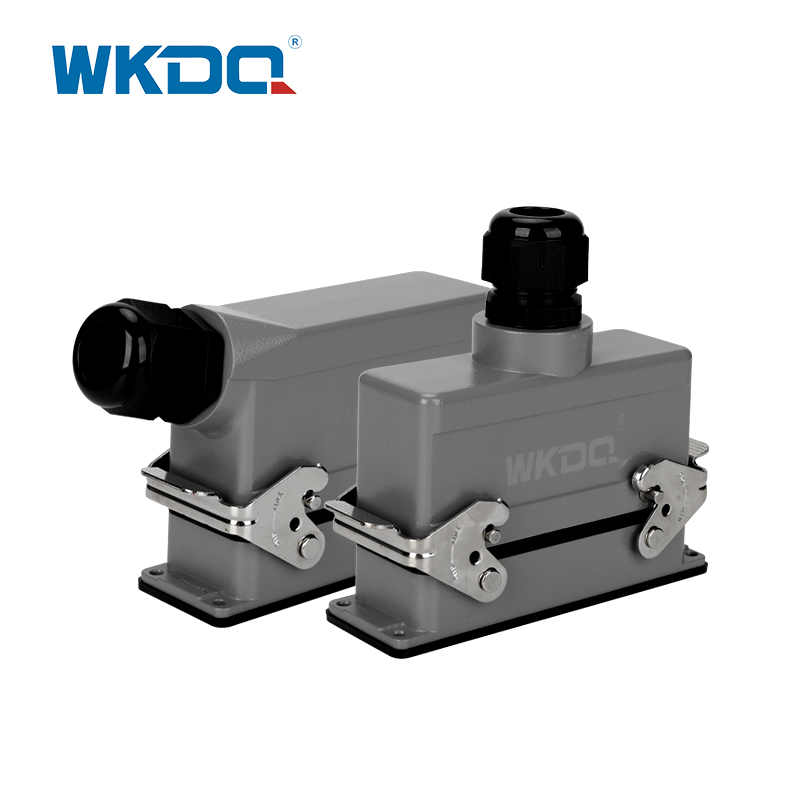

Cos'è il connettore per carichi pesanti

In termini semplici, un connettore per carichi pesanti è come una "super presa" per apparecchiature industriali. È specificamente progettato per ambienti difficili per trasmettere stabilmente correnti elevate e segnali complessi.

Vantaggi fondamentali

Affidabilità: garantisce un funzionamento stabile e continuo delle apparecchiature anche in ambienti difficili, come quelli con vibrazioni, olio e umidità. Ciò riduce significativamente i tempi di inattività causati da errori di connessione.

Grado di protezione elevato: è dotato di protezione dall'ingresso IP67 o IP68, resistente all'acqua e alla polvere. È ideale per ambienti industriali esterni ed esigenti.

Design modulare: supporta l'integrazione di alimentazione, segnale, dati, fibra ottica e persino linee pneumatiche in un unico connettore. Ciò consente di risparmiare spazio, snellire il cablaggio e semplificare l'installazione e la manutenzione.

Lunga durata: generalmente è valutata per oltre 1.000 cicli di accoppiamento. Alcuni prodotti di fascia alta possono durare da 5.000 a 10.000 cicli, garantendo una lunga durata.

Tipi principali

Per forma: principalmente sono disponibili nei formati rettangolare e circolare. I connettori rettangolari offrono un elevato utilizzo dello spazio, rendendoli adatti per apparecchiature interne. I connettori circolari offrono una resistenza superiore agli urti e alle vibrazioni, rendendoli più adatti per applicazioni esterne o mobili.

Per funzione: possono essere classificati in connettori di alimentazione puri, connettori di segnale/dati puri e connettori ibridi che integrano alimentazione, segnale, dati e fibra ottica.

Installazione e cablaggio

Il cablaggio è un passaggio fondamentale nell'utilizzo di connettori per carichi pesanti, che in genere prevede la terminazione a crimpare. Il processo generale è il seguente:

1. Preparare gli strumenti: raccogliere strumenti come uno strumento di crimpatura, uno spelafili e un cacciavite.

2. Preparare i cavi: togliere l'isolamento dai cavi alla lunghezza appropriata secondo lo schema elettrico.

3. Contatti a crimpare: inserire il filo spelato nella cavità corrispondente del contatto e crimparlo saldamente con lo strumento di crimpatura. Assicurarsi che il cavo sia completamente inserito per una connessione affidabile.

4. Assemblare il connettore: inserire i contatti cablati (inserto) nell'alloggiamento del connettore, serrare le viti di fissaggio, quindi accoppiare il cappuccio/alloggiamento con la base, bloccandolo saldamente.

5.Correzione degli errori: se si verifica un errore di cablaggio, utilizzare uno strumento di rimozione per estrarre il contatto e il cablaggio insieme, quindi ripetere il processo correttamente.

Applicazioni comuni

I connettori per carichi pesanti sono ampiamente utilizzati in vari settori grazie alla loro elevata affidabilità e robustezza.

Automazione industriale: vengono utilizzati in macchine CNC, stampanti 3D, bracci robotici e altre apparecchiature per garantire processi di produzione ininterrotti.

Trasporto ferroviario: sono un componente fondamentale delle passerelle dei treni, collegano controlli elettrici, segnali e reti tra i vagoni e resistono alle vibrazioni costanti e alle intemperie.

Outdoor ed energia: vengono utilizzati negli alimentatori esterni, nei pannelli fotovoltaici (solari) e nei macchinari per l'edilizia pesante. Le loro proprietà impermeabili e antipolvere proteggono l'apparecchiatura. Contatto: reparto vendite WONKE ELECTRIC  E-mail: sales21@wonkedq.com
